一、工控機的分類

1.工控機主機分類

按照所采用的總線標準類型可將工控機分成下列4類:

(1)PC總線工控機。有ISA 總線、VESA局部總線(VL-BUS)、PCI總線、PCI04總

線等幾種類型工控機，主機CPU類型有80386、80486、Pentium 等。

(2)STD總線工控機。它采用STD總線，主機CPU類型有Intel80386、Intel80486 等，

另外與STD總線相類似的還有STE總線工控機。

(3)VME總線工控機。它采用VME總線，主機CPU類型以Motorola M68000，

M68020 和M68030 為主。

(4)多總線工控機。它采用MultiBus 總線，主機CPU類型有Intel80386、Intel80486

和 Pentium 等。

2.典型的工控機組成

(1)加固型工業機箱。由于工控機應用于工業環境，因此機箱必須采取一系列加固措

施，以達到防震、防沖擊、防塵，適應寬的溫度和濕度范圍。機箱內具有正的空氣壓力和良

好的屏蔽。

(2)工業電源。具有抗干擾能力強的電源，有防沖擊、過電壓、過電流保護，達到電磁

兼容性標準。

(3)主板。工控機核心部件是主板，其所采用的元器件滿足工業環境，并且是一體化

(ALL-IN-ONE)主板，以易于更換。工控機采用標準總線，如ISA 總線、PCI總線等。

(4)顯示卡。要求具有SVGA以上。

(5)軟驅。一般工控機的軟驅有5.2in和3.5in兩種類型，還可外加一個光驅。

(6)硬盤。目前工控機的硬盤容量可達160GB以上。

(7)各類輸入/輸出接口模板。

(8)彩色顯示器尺寸為17in 或21in。

(9)鍵盤一般采用101標準鍵盤和觸摸式鍵盤。

(10)鼠標為機械式或光電式。

(11)打印機用于制表打印。

二、典型工控機及系統的組成

1.工控機系統的基本分類

按應用分類，工控機系統可分5大類:工業控制功能模板、模塊系列(即單板機、單片

機控制);集中型工控機系列;分散型工控機系統;可編程控制器及數控裝置;工業自動測

試系統等。

按系統構成本身分類，工控機系統可分單機型和多機型。多機型又分集中型和分散型。

工控機系統按結構層次可劃分為:直接數字控制(DirectDigital Control,DDC)系統、

監督控制(SupervisioryComputer Control，SCC)系統、集散型控制系統(DCS)、遞階控

制系統(Hierarchical Control System，HCS)和現場總線控制系統(FieldbusControl Sys-

tem，F(xiàn)CS)等幾種，其中DCS是融DDC系統、SCC系統及整個工廠的生產管理為一體的

高級控制系統，該系統克服了其他控制系統中存在的“危險集中”問題，具有較高的可靠性

和實用性。但是，為了進一步適合現場的需要，DCS也在不斷更新?lián)Q代。近年來，集計算

機、通信、控制3種技術為一體的第5代過程控制體系結構，即現場總線控制系統，成為國

內外計算機過程控制系統一個重要的發展方向。

2.典型的工控機系統構成

(1)典型的工業自動化系統的三層網絡結構。典型工業控制自動化主要包含3個層次，

從下往上依次是基礎自動化、過程自動化和管理自動化，其核心部分是基礎自動化和過程自

動化。傳統的自動化系統，基礎自動化部分基本被PLC和 DCS所壟斷，過程自動化和管理

自動化部分主要是由小型機組成。

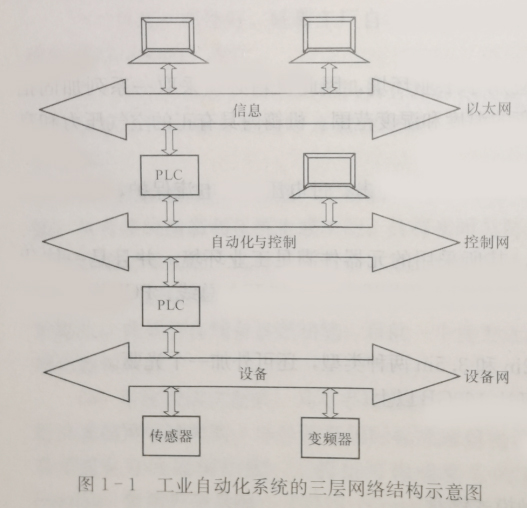

圖1-1所示是一個典型的工業自動化系統的三層網絡結構，其低層是以現場總線將智

能測試、控制設備以及工控機或者PLC設備的遠程I/O點連接在一起的設備層，中間是將

PLC、工控機以及操作員界面連接在、一起的控制層網絡，而上層的以太網以PC或工作站為主完成管理和信息服務任務。三級網絡各司其職，描述了工業自動化的典型結構。

PLC在IPC的基礎上通過如上三級網絡設備構建成連接工廠生產過程控制到企自動化與控制控制網業 ERP系統。企業管理層可以通過網絡直接接受工廠端反饋的生產過程控制

PLC信息，而工廠控制端也可以直接接受來自管理層的信息指導，工業生產過程就

可以變得透明，使不同職能部門可以通過網絡實現有機結合。這樣就使得企業

管控一體化、工業企業信息化、基于網圖1-1 工業自動化系統的三層網絡結構示意圖

絡自動化的目標得以實現。

(2)典型的工控機系統由下列幾部分構成:

1)工控機主機。包括主板、顯示卡、無源多槽ISA/PCI底板、電源、機箱等。

2)輸入接口模板。包括模擬量輸入、開關量輸入、頻率量輸入等。

3)輸出接口模板。包括模擬量輸出、開關量輸出、脈沖量輸出等。

4)通信接口模板。它包括串行通信接口模板(RS-232、RS-422、RS-485等)與網

絡通信模板(ARCNET網板或Ethernet網板)，還需配現場總線通信板等。

5)信號調理單元。這是工控機很重要的一部分，信號調理單元對工業現場各類輸入信

號進行預處理，包括對輸入信號的隔離、放大、多路轉換、統一信號電平等處理，對輸出信

號進行隔離、驅動、電壓轉換等。該單元由各類信號調理模塊或模板構成，安裝在信號調理

機箱中，該機箱具有單獨的供電電源。信號調理單元的輸出連接到主機相應的輸入模板上，

主機輸出接口模板的輸出連接到信號調理單元輸出調理模塊或模板上。一般信號調理模塊本

身均帶有與現場連接的接線端子，現場輸入/輸出信號可直接連接到信號調理模塊的端子上。

6)遠程采集模塊。近幾年發展了各類數字式智能遠程采集模塊。該模塊體積小、功能

強，可直接安裝在現場一次變送器處，將現場信號直接就地處理，然后通過現場總線

Fieldbus與工控機通信連接。目前采用較好的現場總線類型有CAN 總線、LonWorks總線、

Profibus、CC-Link總線以及RS-485串行通信總線等。

7)工控軟件包。它支持?jǐn)?shù)據采集、控制、監視、畫面顯示、趨勢顯示、報表、報警、通

信等功能。工控機必須具有相應功能的控制軟件才能工作。這些控制軟件有的是以Ms-DOS

操作系統為平臺，有的是以Windows操作系統為平臺，有的是以實時多任務操作系統為平

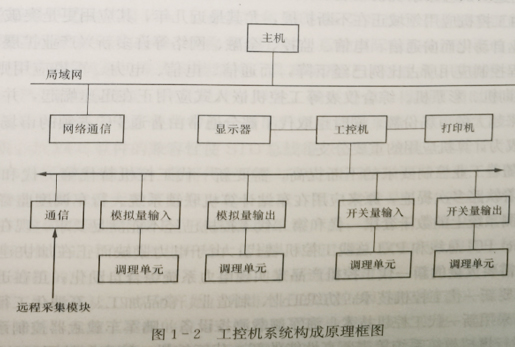

臺，選用時應依實際控制需求而定。典型的工控機系統構成原理框圖如圖1-2所示。
