在工業自動化、數據采集、生產控制等領域，工控機（工業控制計算機）作為核心設備，扮演著至關重要的角色。無論是在大型工業自動化項目中，還是在小型數據采集任務里，工控機的選擇都會直接影響到整個系統的穩定性和效率。而在選擇工控機時，尺寸往往是一個容易被忽視但卻至關重要的因素。通過了解工控機尺寸圖，我們可以更好地評估工控機的實際安裝情況，確保其在狹窄或有限的空間中有效運行。

為什么工控機尺寸至關重要？

在不同的工業應用場景中，工控機的安裝環境可能會有所不同。有些工控機可能需要安裝在狹窄的空間中，而另一些則可能被布置在特定的機柜內。工控機的尺寸直接關系到是否能夠在這些有限的空間內順利安裝，并且不影響其他設備的布局。例如，機柜中的工控機必須考慮散熱、線纜布局、維護便捷性等因素，這些都和設備的外形尺寸息息相關。因此，了解工控機尺寸圖對設備選型和安裝至關重要。

常見的工控機尺寸標準

通常，工控機的尺寸會有一些通用的標準，這些標準是根據設備的不同功能和應用場景設定的。以下是幾種常見的工控機尺寸：

Mini-ITX尺寸

Mini-ITX工控機尺寸較小，通常應用于空間較為有限的環境中。其標準尺寸為170毫米×170毫米，適用于一些對計算能力要求較低但對空間要求嚴格的應用，如嵌入式系統或小型自動化設備。

Micro-ATX尺寸

Micro-ATX的尺寸稍大，標準尺寸為244毫米×244毫米。相比Mini-ITX，它的擴展性更強，可以支持更多的外設接口與擴展槽。因此，在要求擴展能力的中小型工業應用中，Micro-ATX工控機會是一個不錯的選擇。

ATX尺寸

ATX是標準工控機的主流尺寸，通常為305毫米×244毫米。這種尺寸的工控機擁有更多的擴展性和強大的計算能力，適用于需要高性能處理器、內存及多個擴展卡的工業環境，如大型生產線控制系統、數據中心等。

19英寸機架式尺寸

這是工業領域中最常見的工控機安裝形式，通常寬度為19英寸（482.6毫米），高度根據具體需求可以從1U到4U不等。19英寸機架式工控機被廣泛應用于數據中心、服務器機房等場景中，具備良好的可擴展性、散熱性能和易于維護的特點。

工控機尺寸圖的作用

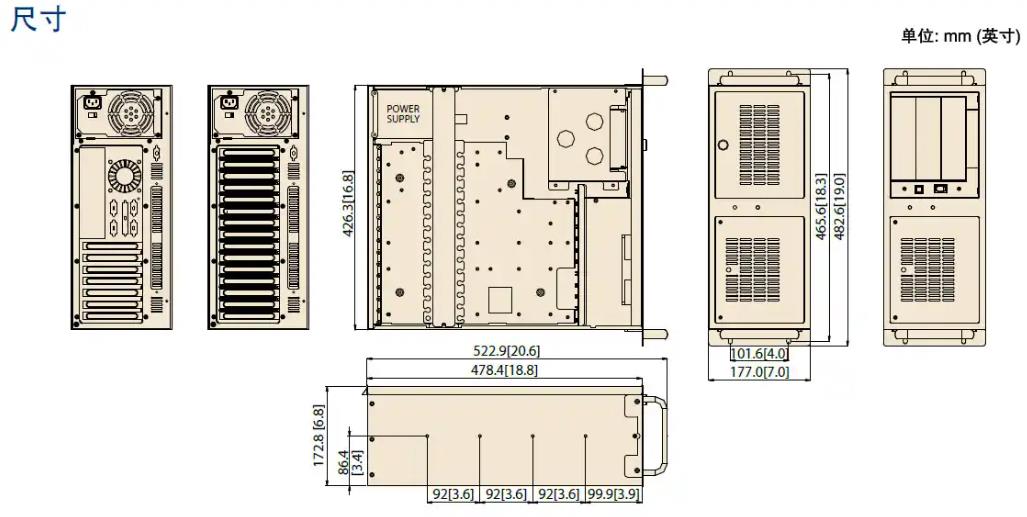

工控機尺寸圖為用戶提供了詳細的設備外形和安裝要求，可以幫助用戶在設備安裝前進行合理規劃。通過尺寸圖，用戶可以清楚地了解工控機的具體尺寸、接口布局、安裝孔位等關鍵信息，確保設備能夠順利安裝并且與其他設備無縫銜接。

尺寸圖不僅提供工控機的長、寬、高等基本尺寸信息，還會標注安裝孔位和接口的位置，方便用戶預先規劃線纜的走向和設備的維護空間。工控機尺寸圖還可以幫助用戶合理選擇安裝配件，如支架、滑軌、卡扣等，以確保安裝穩固、操作便捷。

如何根據尺寸選擇合適的工控機？

了解工控機的尺寸后，如何根據實際需求選擇適合的設備呢？這是大多數用戶在選購工控機時面臨的主要問題。下面我們從空間需求、散熱需求、擴展需求等多個角度出發，幫助您進行合理的選擇。

根據安裝空間選擇

不同的工控機尺寸適用于不同的安裝環境。如果您的設備安裝空間較為有限，例如一些封閉的控制柜或嵌入式系統中，Mini-ITX和Micro-ATX尺寸的工控機是較為合適的選擇。而如果空間相對寬裕，并且需要更強的計算性能與擴展性，那么ATX或19英寸機架式工控機將更具優勢。

根據散熱需求選擇

工控機通常會在高溫、高負荷的環境下長時間運行，良好的散熱設計對于設備的穩定性和壽命至關重要。尺寸較大的工控機通常具有更好的散熱設計空間，能夠容納更大、更高效的散熱器或風扇系統。如果您的應用場景溫度較高，或工控機需要長時間保持高負荷運行，那么選擇具有優良散熱設計的較大尺寸工控機（如19英寸機架式）會更加安全可靠。

根據擴展需求選擇

工控機的擴展能力主要體現在接口的數量與擴展槽的數量上，尺寸越大，通常擴展能力越強。Micro-ATX和ATX規格的工控機由于尺寸較大，能夠提供更多的PCIe擴展槽、SATA接口、USB接口等，適合需要多種外設連接的應用場景。比如在復雜的自動化生產線上，工控機不僅需要連接傳感器、控制器，還需要多路視頻監控、數據存儲設備等，這時一臺具備豐富擴展能力的ATX工控機就顯得非常重要。

根據移動性需求選擇

在一些應用中，如車載系統、便攜式數據采集系統等，工控機需要具備一定的移動性。此時，選擇小尺寸、輕量化的工控機至關重要。例如Mini-ITX工控機憑借其小巧的體積和較低的功耗，非常適合這些需要便捷安裝和移動的
