工控機主板概述

隨著工業自動化、物聯網等技術的快速發展，工控機逐漸成為各類工業場景中的核心設備。工控機的穩定性、可靠性和擴展性都得益于其主板設計，而主板上豐富的接口更是實現設備互聯、數據傳輸、控制系統搭建的關鍵。對于一名工業技術人員或愛好者，了解工控機主板上的各種接口是必不可少的技能。

本文將以“工控機主板接口大全圖解”為主題，為您詳細介紹主板上常見接口的類型及其具體作用，幫助您更好地理解和應用這些接口，搭建出穩定、靈活的工業控制系統。

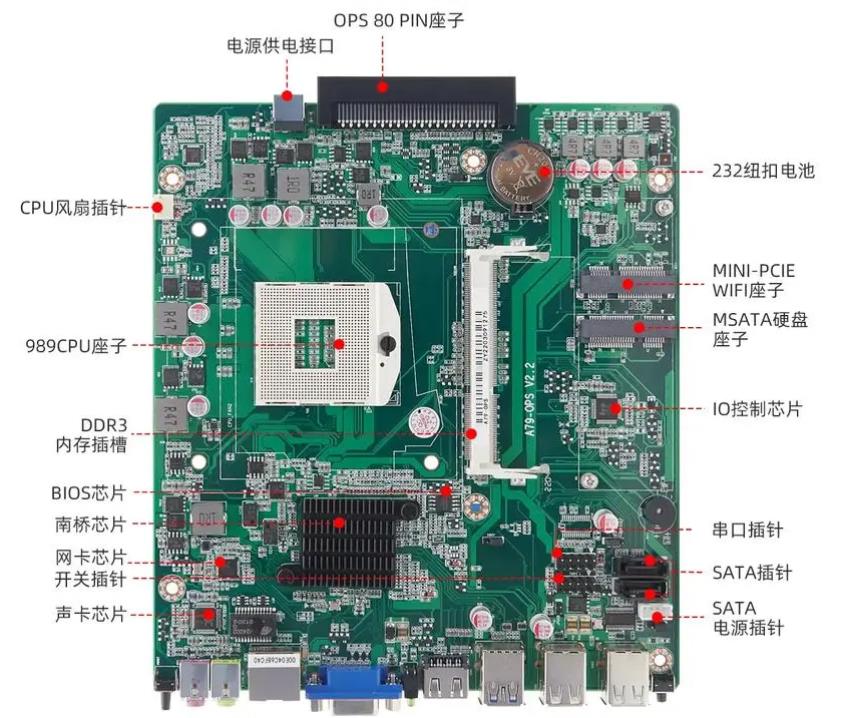

工控機主板接口分類

工控機主板上的接口可以根據其用途大致分為以下幾類：

電源接口：提供電力支持

數據接口：傳輸控制指令和數據

擴展接口：增強系統功能

視頻接口：輸出視頻信號

通信接口：設備間通信

下面我們將逐一進行圖解與解析。

1.電源接口

ATX電源接口

ATX電源接口是工控機主板上最常見的電源接口，它負責為主板提供主供電，通常有20針或24針設計。與普通PC主板類似，ATX電源接口通過一根多針電纜連接至電源設備，確保主板各個模塊在啟動時能獲得穩定的電源供應。

CPU電源接口

為了確保工控機中的高性能CPU能獲得足夠的電力，主板上通常還配備了專門的4針或8針CPU電源接口。與ATX接口不同，CPU電源接口提供更集中的電源輸送，避免了電力不均導致的系統不穩定問題。

2.數據接口

SATA接口

SATA（SerialATA）接口用于連接存儲設備，如固態硬盤（SSD）或機械硬盤（HDD）。相比老式的IDE接口，SATA具有傳輸速度快、數據線更細的特點，適合數據量較大的工業場景。SATA接口也可以支持光驅等設備的連接。

NVMeM.2接口

NVMeM.2接口主要用于連接高速固態硬盤（SSD），這是現代工控機中非常重要的存儲接口。相較于傳統的SATA硬盤，NVMeM.2硬盤具有更高的傳輸速度，可以大大提升數據讀取與寫入效率，適用于需要頻繁處理大數據的工業自動化環境。

3.擴展接口

PCIe插槽

PCIe（PeripheralComponentInterconnectExpress）是工控機主板上的主要擴展插槽，用于插入顯卡、網卡、聲卡等擴展設備。PCIe插槽根據通道數不同，常見的有x1、x4、x8和x16幾種規格。工控機中，PCIe插槽常用于擴展工業專用卡，如數據采集卡或運動控制卡，滿足復雜的工業應用需求。

PCI插槽

盡管PCI插槽已經逐漸被PCIe所取代，但在某些工控主板上，仍然可以看到PCI插槽的身影。它主要用于兼容一些舊式的工業控制卡或?qū)Ｓ脭U展設備，在需要使用老舊設備的工業場景中非常實用。

4.視頻接口

VGA接口

VGA（VideoGraphicsArray）接口是一種常見的模擬視頻接口，常用于將工控機的圖像輸出到顯示設備上。雖然VGA逐漸被更先進的數字視頻接口取代，但由于其較強的抗干擾能力和廣泛的設備兼容性，仍然廣泛應用于許多工控領域，尤其是在需要長距離視頻傳輸?shù)膱鼍爸小?/p>

HDMI接口

HDMI（High-DefinitionMultimediaInterface）接口是現代工控機中常見的數字視頻接口，支持高清音視頻的傳輸。相比VGA接口，HDMI接口具備更高的圖像分辨率和更快的傳輸速度，非常適合需要高清顯示的工業監控場景。

DVI接口

DVI（DigitalVisualInterface）是一種同時支持?jǐn)?shù)字與模擬信號的接口，通常用于連接顯示器。雖然其應用逐漸減少，但在某些老舊設備或需要同時支持多種顯示模式的場景中，DVI接口仍然具備不可替代的作用。

5.通信接口

RS232串口

RS232接口是一種標準的串行通信接口，廣泛應用于各種工控設備的連接中。該接口具有強大的抗干擾能力，支持遠距離數據傳輸，因此在工業自動化系統中尤為常見。RS232串口通常用于連接傳感器、PLC（可編程邏輯控制器）等設備，實現實時數據的傳輸和設備間的通信。

RS485接口

RS485接口也是一種常見的串行通信接口，與RS232相比，RS485接口支持多點通信，允許多個設備共享同一總線，并且具有更強的抗干擾能力和更遠的傳輸距離。在復雜的工業環境中，RS485接口常被用于連接多個傳感器、儀表等終端設備。

USB接口

USB（UniversalSerialBus）接口廣泛應用于工控機上，用于連接各類外部設備，如鍵盤、鼠標、U盤、打印機等?，F(xiàn)代工控機通常配備多個USB2.0或USB3.0接口，以滿足不同設備的連接需求。USB接口的即插即用特性使其成為工業場景中非常便利的連接方式。

6.網絡接口

RJ45接口

RJ45接口是工控機中用于以太網連接的標準接口，主要用于連接局域網（LAN），實現數據的網絡傳輸。通過RJ45接口，工控機可以接入工業以太網，實現遠程控制、數據監控和設備管理。在現代工業4.0中，網絡化、遠程化的控制需求使得RJ45接口成為不可或缺的組件。

無線通信模塊

隨著物聯網（IoT）的發展，越來越多的工控機主板開始集成無線通信模塊，如Wi-Fi或藍牙接口。這些接口使工控機能夠更加靈活地接入網絡，減少對有線網絡的依賴，適合應用于一些復雜或不便布線的工業環境。

總結

通過以上對工控機主板接口的詳細圖解與解析，我們可以看出，工控機主板上的接口類型多種多樣，涵蓋了從電源、數據傳輸、擴展功能到視頻輸出、設備通信的各個方面。這些接口不僅豐富了工控機的功能，也大大提高了其在工業場景中的適應性與靈活性。

無論您是工業設備維護工程師，還是工控機產品的開發者，了解這些接口的作用與連接方法，能夠幫助您更好地完成設備的安裝與調試，提升整體系統的穩定性與運行效率。
